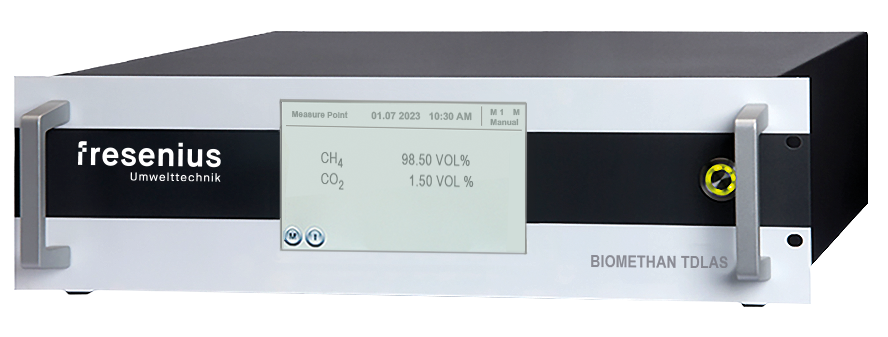

Analizator biometanu TDLAS
Analizator biometanu TDLAS wykorzystuje zaawansowaną technologię spektroskopii laserowej (TDLAS) do niezwykle precyzyjnego pomiaru zawartości metanu i innych składników gazu. Technologia TDLAS zapewnia wysoką selektywność i odporność na zakłócenia, co czyni to urządzenie idealnym do aplikacji wytwórczych biometanu i monitorowania jakości gazu zasilającego sieć.
Analizator wyróżnia się najwyższa precyzja pomiaru — Technologia TDLAS zapewnia niezrównaną dokładność i selektywność pomiaru metanu, eliminując zakłócenia od innych składników gazu....
Najważniejsze cechy:
- Najwyższa precyzja pomiaru — Technologia TDLAS zapewnia niezrównaną dokładność i selektywność pomiaru metanu, eliminując zakłócenia od innych składników gazu.
- Zgodność z normami — Analizator spełnia wymagania norm DVGW G 260 i EN 16723, co gwarantuje zgodność z wymogami wstrzyknięcia biometanu do sieci gazowej.
- Niski koszt eksploatacji — Brak części zużywalnych i minimalne wymagania konserwacyjne przekładają się na niski całkowity koszt posiadania urządzenia.
Zastosowanie
Analizator TDLAS został opracowany do precyzyjnego pomiaru składu biometanu w instalacjach wytwórczych, stacjach kompresorskich i terminalach LNG. Urządzenie spełnia wymagania norm jakościowych DVGW G 260 i EN 16723, zapewniając niezawodny pomiar zawartości metanu, dwutlenku węgla, tlenu i siarkowodoru.
Cechy produktu
- Technologia TDLAS: najwyższa precyzja i odporność na zakłócenia
- Zgodność z normami: DVGW G 260, EN 16723
- Szybki czas odpowiedzi: T90 < 5 sekund
- Wysoka selektywność: pomiar bez zakłóceń od innych gazów
- Niski koszt eksploatacji: minimalna konserwacja
- Zaawansowana komunikacja: Modbus TCP/RTU, OPC UA, Ethernet
Dziedziny zastosowań
- Instalacje wytwórcze biometanu: pomiar jakości gazu do sieci
- Stacje kompresorskie: monitoring składu biometanu
- Terminale LNG: kontrola jakości gazu ziemnego
- Przemysł chemiczny: precyzyjny pomiar składu gazów procesowych
Dane techniczne
- Zakresy pomiarowe: CH₄: 85–100% obj.; CO₂: 0–10% obj.; O₂: 0–5% obj.; H₂S: 0–50 ppm
- Technologia pomiarowa: TDLAS (tunable diode laser absorption spectroscopy)
- Niepewność pomiaru CH₄: ±0,1% obj.
- Czas odpowiedzi (T90): <5 sekund
- Wyjścia: 4–20 mA, Modbus TCP/RTU, OPC UA
- Zasilanie: 100–240 V AC, 50/60 Hz
- Temperatura pracy: -20°C do +50°C
- Klasa ochronności: IP 65
FAQ — Najczęściej zadawane pytania
Co to jest technologia TDLAS?
TDLAS (Tunable Diode Laser Absorption Spectroscopy) to zaawansowana technika spektroskopii laserowej, która wykorzystuje diodę laserową do precyzyjnego pomiaru absorpcji światła przez mierzony gaz. Technologia ta zapewnia wysoką selektywność i odporność na zakłócenia.
Jaką dokładność zapewnia analizator TDLAS?
Analizator zapewnia dokładność pomiaru metanu na poziomie ±0,1% objętościowych, co jest wymagane do spełnienia norm jakościowych biometanu.
Czy analizator TDLAS wymaga częstej kalibracji?
Nie, dzięki stabilności technologii laserowej, analizator TDLAS wymaga znacznie rzadszych kalibracji w porównaniu do tradycyjnych technologii pomiarowych. Zaleca się kalibrację weryfikacyjną co 12 miesięcy.
Jaki jest czas odpowiedzi analizatora?
Czas odpowiedzi T90 wynosi mniej niż 5 sekund, co zapewnia błyskawiczną reakcję na zmiany składu gazu.
Czy analizator jest zgodny z normą MID?
Tak, analizator TDLAS jest dostępny w wersji z certyfikatem MID (Measuring Instruments Directive), co umożliwia jego zastosowanie do rozliczeń handlowych.
Jakie są wymagania dotyczące instalacji?
Analizator wymaga zasilania 100–240 V AC oraz podłączenia do przewodu z próbką gazu. Instalacja powinna być wykonana przez wykwalifikowany personel zgodnie z instrukcją montażu.
Czy można zintegrować analizator z systemem nadrzędnym?
Tak, dzięki protokołom Modbus TCP/RTU, OPC UA i interfejsowi Ethernet, analizator można w pełni zintegrować z systemami SCADA i DCS.
Jaka jest żywotność źródła laserowego?
Źródło laserowe ma żywotność co najmniej 10 lat przy standardowych warunkach pracy, co zapewnia wieloletnią niezawodność pomiarów.
Czy analizator jest odporny na zakłócenia od innych gazów?
Tak, technologia TDLAS charakteryzuje się wysoką selektywnością, co oznacza, że pomiar metanu nie jest zakłócany przez obecność innych składników gazu, takich jak para wodna czy wyższe węglowodory.
