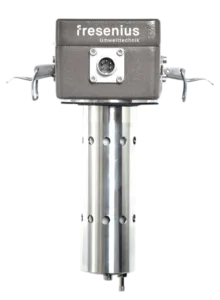

Analizator toksycznych gazów inline TINA

Analizator toksycznych gazów inline TINA to zaawansowane urządzenie do ciągłego, inline'owego monitorowania toksycznych i wybuchowych mieszanin gazowych. Wykorzystując technologię pomiaru in-situ z bezpośrednią absorpcją podczerwieni (NDIR), analizator mierzy skład gazu bezpośrednio w strumieniu procesowym — bez konieczności stosowania skomplikowanych systemów kondycjonowania próbki. TINA zapewnia najwyższy poziom bezpieczeństwa i stabilności procesów w przemyśle chemicznym, przy monitorowaniu rozpuszczalników oraz obróbce powierzchni.

Analizator wyróżnia się maksymalne bezpieczeństwo w strefach wybuchowych — Analizator TINA zapewnia ciągły monitoring stężeń gazów w strefach zagrożonych wybuchem, dając natychmiastowe ostrzeżenie przy przekroczeniu bezpiecznych poziomów. Posiada ceryfikaty ATEX i IECEx

Najważniejsze cechy:

• Maksymalne bezpieczeństwo w strefach wybuchowych — Analizator TINA zapewnia ciągły monitoring stężeń gazów w strefach zagrożonych wybuchem, dając natychmiastowe ostrzeżenie przy przekroczeniu bezpiecznych poziomów. Dzięki certyfikatom ATEX i IECEx oraz opcjonalnej certyfikacji SIL 2, urządzenie spełnia najwyższe wymagania bezpieczeństwa funkcjonalnego.
• Szybkie przygotowanie do pracy — Technologia pomiaru in-situ eliminuje potrzebę czasochłonnego przygotowania i kondycjonowania próbki. Analizator jest gotowy do pracy niemal natychmiast po uruchomieniu, co minimalizuje przestoje i zapewnia ciągłość procesu.
• Długoterminowa stabilność i niskie koszty eksploatacji — Dzięki solidnej konstrukcji ze stali nierdzewnej i aluminium oraz braku ruchomych części, analizator TINA charakteryzuje się wyjątkową trwałością i minimalnymi wymaganiami konserwacyjnymi, co przekłada się na niski całkowity koszt posiadania.

Zastosowanie

Analizator TINA został opracowany do ciągłego monitorowania toksycznych i wybuchowych mieszanin gazowych w czasie rzeczywistym. Idealnie sprawdza się w przemyśle chemicznym, przy monitorowaniu rozpuszczalników oraz w procesach obróbki powierzchni. Technologia pomiaru in-situ umożliwia bezpośredni pomiar w strumieniu gazu, eliminując potrzebę stosowania skomplikowanych systemów przygotowania próbki. Analizator jest szczególnie przydatny w strefach zagrożonych wybuchem, gdzie kluczowe jest szybkie wykrywanie niebezpiecznych stężeń gazów.

Cechy produktu

• Długoterminowa stabilność: zminimalizowana konserwacja i maksymalna niezawodność
• Precyzyjna technologia pomiarowa: metoda dyfuzyjna z absorpcją podczerwieni NDIR i detektorem referencyjnym dla najwyższej dokładności
• Szybki czas odpowiedzi: T50 < 5 s, T90 < 10 s — błyskawiczna adaptacja do zmian procesowych
• Solidna konstrukcja: komora pomiarowa ze stali nierdzewnej i obudowa aluminiowa IP67 do pracy w wymagających warunkach
• Pomiar in-situ: bezpośredni pomiar w strumieniu gazu bez kondycjonowania próbki
• Szeroki zakres pomiarowy: do 100% dolnej granicy wybuchowości LEL dla różnych gazów i mieszanin

Dziedziny zastosowań

• Monitorowanie rozpuszczalników: zapobieganie ryzyku zdrowotnemu i bezpieczeństwa w procesach chemicznych
• Obróbka powierzchni: precyzyjna kontrola gazów toksycznych podczas lakierowania lub malowania
• Aplikacje przemysłowe: idealne rozwiązanie dla procesów w strefach zagrożonych wybuchem
• Przemysł chemiczny: ciągły monitoring mieszanin gazowych toksycznych i wybuchowych

Dane techniczne

• Technologia pomiarowa: metoda dyfuzyjna z fotometrem NDIR i detektorem referencyjnym
• Zakresy pomiarowe: do 100% dolnej granicy wybuchowości (LEL) dla różnych gazów i mieszanin (metan, KWL, itp.)
• Dokładność pomiaru: < 2% wartości mierzonej, < 1% wartości zakresu
• Czas odpowiedzi: T50 < 5 s, T90 < 10 s
• Warunki pracy: temperatura: 0°C do 70°C, bez punktu rosy
• Ciśnienie robocze: 800–1100 hPa
• Komora pomiarowa: stal nierdzewna
• Obudowa: aluminium, klasa ochronności IP67
• Zasilanie: 24 V DC
• Wyjścia: 4–20 mA, Modbus RTU, przekaźnik alarmowy
• Certyfikaty: ATEX, IECEx, SIL 2 (opcjonalnie)

FAQ — Najczęściej zadawane pytania

Dlaczego konieczne jest stosowanie analizatora gazów toksycznych inline?

Analizatory inline takie jak TINA są niezbędne w miejscach, gdzie występuje ryzyko obecności toksycznych lub wybuchowych gazów. Ciągły monitoring w czasie rzeczywistym umożliwia natychmiastową detekcję niebezpiecznych stężeń i szybką reakcję, zapobiegając wypadkom, uszkodzeniom sprzętu oraz chroniąc zdrowie i życie pracowników.

Jakie normy i certyfikaty spełnia analizator TINA?

Analizator TINA spełnia wymagania dyrektywy ATEX dla stref zagrożonych wybuchem, posiada certyfikat IECEx oraz opcjonalnie certyfikację SIL 2 zgodnie z normą IEC 61508. Dodatkowo urządzenie jest zgodne z wymogami dyrektywy maszynowej i normami EMC.

W jaki sposób analizator TINA zwiększa bezpieczeństwo moich instalacji?

TINA monitoruje stężenie gazów toksycznych i wybuchowych w czasie rzeczywistym, z czasem odpowiedzi T90 < 10 sekund. W przypadku przekroczenia zaprogramowanych progów alarmowych, analizator natychmiast aktywuje wyjścia alarmowe i przekaźniki, umożliwiając automatyczną reakcję systemu (np. odcięcie dopływu gazu, uruchomienie wentylacji).

Czy TINA wymaga kondycjonowania próbki gazu?

Nie, dzięki technologii pomiaru in-situ, analizator TINA mierzy skład gazu bezpośrednio w strumieniu procesowym. Eliminuje to potrzebę stosowania skomplikowanych i kosztownych systemów kondycjonowania próbki (pompy, filtry, chłodnice), co znacząco upraszcza instalację i obniża koszty eksploatacji.

Jakie gazy może mierzyć analizator TINA?

TINA może mierzyć szeroką gamę gazów i mieszanin gazowych, w tym metan, węglowodory (KWL), rozpuszczalniki organiczne oraz inne gazy toksyczne i wybuchowe. Zakres pomiarowy obejmuje do 100% dolnej granicy wybuchowości (LEL) dla mierzonych substancji.

Jak często należy kalibrować analizator TINA?

Ze względu na wysoką stabilność technologii NDIR z detektorem referencyjnym, zaleca się kalibrację co 12 miesięcy w standardowych warunkach pracy. W wymagających aplikacjach przemysłowych zaleca się skrócenie tego okresu do 6 miesięcy.

Czy TINA może pracować w trudnych warunkach przemysłowych?

Tak, dzięki solidnej konstrukcji z komorą pomiarową ze stali nierdzewnej i obudową aluminiową o klasie ochronności IP67, analizator może pracować w temperaturze od 0°C do 70°C i jest odporny na kurz oraz zanurzenie w wodzie.

Pliki do pobrania:

Karta katalogowa Toxic Inline Analyzer TINA (PDF)
